電壓不足 要升壓

2012-08-22 1:52 am
我有一個rs232的輸出 電壓是-6v~+6v
我要用哪一種方法才可以讓電壓變成-12v~+12v
更新1:

我的是嵌入式的RS232輸出 所以我要把電壓 上升和下拉到+12v ~ -12V 因為我要接一個RS232轉RS485 之前我有量電腦的RS232輸出電壓是-12V~+12V 嵌入式的RS232輸出電壓式-6V~+6V 有用示波器量 兩種的訊號是一樣的 只是電壓大小不同 然後電腦232轉485 出來的東西是正常的 但是嵌入式的就轉不出來 所以我才想說要把嵌入式的RS232輸出 用到+12~-12

更新2:

感謝 現在過去未來的意見 但我已經有RS232轉RS485的轉換器了 我主要要升降壓的部分都是在RS232這邊 因為我看您的電路圖 都是232轉485的電路圖 在麻煩您 謝謝

更新3:

不好意思 現在過去未來 我後來有看到您在回答裡面補充的意見了 我會再試試看 謝謝您

更新4:

請問一下 "現在過去未來" 我測出第4支接腳是0V,第7支接腳是6V。 如果要讓這兩支接腳都是6V,是要另外接電源供應器,還是把"4"、"7"接腳相連,還是要接IC來升壓。可以知道你解決的方法嗎?? 謝謝你 =)

回答 (5)

2012-08-22 5:40 pm
✔ 最佳答案
如果確實有-6V/+6V的輸出電壓,
那可以直接與電腦的RS232通信,
RS232是-3V~-15V / +3V~+15V的電壓規格。

若是一般的單晶片,輸出通常是0V/5V,
那就要使用MAX232/HIN232等轉換IC,
就可以跟電腦的RS232通信了。

RS232傳輸鮑率要一致才能正常通訊。

2012-08-23 10:31:32 補充:
>…電腦232轉485 出來的東西是正常的
>但是嵌入式的就轉不出來…

看到你的補充,我就知道問題在哪了!

RS485轉不出來,原因不在6V或12V,
而在於轉換器需要有電源!

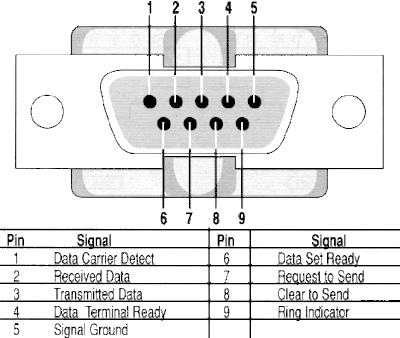

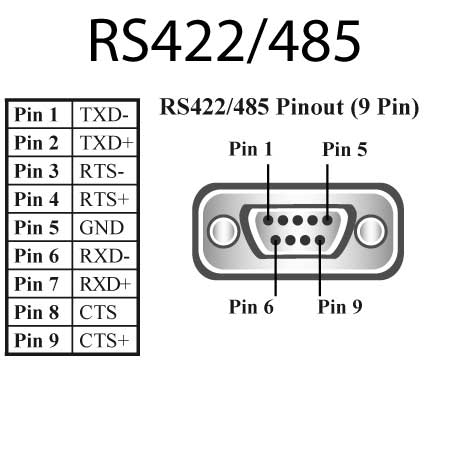

電腦的RS232有DTR(4)跟RTS(7),可以提供電源,
但是嵌入式的RS232沒有這兩支腳,當然就不能用了!

解決方法是:
 將RS232端子的第4腳DTR跟第7腳RTS,
 接到 +6V~12V 的電源端,就可以使用了!

2012-08-23 10:33:12 補充:
http://space.ednchina.com/Upload/2008/12/15/a5983a05-0134-4477-a6b5-1918fe9b8c1d.jpg

2012-08-23 10:33:30 補充:
http://read.pudn.com/downloads80/sourcecode/others/307999/RS232toRS485%E8%BD%AC%E6%8D%A2%E7%94%B5%E8%B7%AF.gif

2012-08-23 10:40:24 補充:
www.handlike.com/232-485.htm

2012-08-23 10:46:42 補充:
以上的兩張電路圖可以看到,
轉換電路從RS232的第7腳、第4腳
經D1/D2及R1後,做為Vcc電源。
使用D3-Zener-5.1V做為穩壓。

2012-08-28 18:47:10 補充:
你說:「我有一個rs232的輸出 電壓是-6v~+6v」
又問:「如果要讓這兩支接腳都是6V,是要另外接電源供應器」

顯然你的板子上已經有6V電源了,不是嗎?
那個轉RS232的IC就有+/-6V了。
把那個6V電源,拉到RS232的第7腳、第4腳就好了呀!

2012-08-29 18:18:21 補充:
以MAX3232,TTL-3.3V RS232轉換IC而言,
它的第2腳是V+,有+6V輸出,
第6腳V-,有-6V輸出。

以MAX232,TTL-5V RS232轉換IC而言,
它的第2腳是V+,有+9V輸出,
第6腳V-,有-9V輸出。
2012-08-23 6:04 am
正負6V各接一顆12V提升電阻看看
2012-08-22 3:44 pm
他是用gnd做共地~~不管幾V都也一樣~~只要是訊號線而已
2012-08-22 8:56 am
那不是5V的???
在下知識短淺,望各界高手提供6V以上的RS232電壓相關資料....
