掣櫃原件有什麼 非常緊急

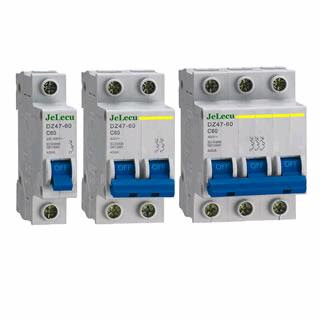

MCB = 微型電路過載斷路器
Miniature Circuit Breakers
市面上通用
負載容量 = 1A, 2A, 3A, 4A, 5A, 6A, 10A, 15A, 16A, 20A, 25A, 32A, 40A, 50A & 63A 等等，(以前我有見過0.5A)。
瞬間短路容量
3KA，6KA，10KA 等等。


圖片參考：http://1.bp.blogspot.com/__TE29x-dp8Y/TBTP1C46SNI/AAAAAAAAABM/uTuK32yCqBc/S374/Mini_Circuit_Breaker_MCB_.jpg



MCCB = 塑殼式斷路器
Moulded Case Circuit Breakers
市面上通用
負載容量 = 10A & 1200A 等等。
瞬間短路容量
10KA & 80KA 等等。

圖片參考：http://www.sztzdq.com/bookpic/200951716261644625.jpg


圖片參考：http://www.sztzdq.com/bookpic/200951716105260028.jpg


RCD = 有兩種
1
剩餘電流漏電保護器
Residual Current Device
市面上通用
電流負載16A，25A，40A & 63A
敏感度 10mA, 30mA, 100mA & 300mA


圖片參考：http://image.made-in-china.com/2f0j00QMdEOLBahPqi/Residual-Current-Devices-RCD-RCCB-ELCB-Circuit-Breaker-MNL-NEW-ID-.jpg



圖片參考：http://upload.wikimedia.org/wikipedia/commons/thumb/c/cc/FISkizze.svg/220px-FISkizze.svg.png


圖片參考：http://www.homewiringguide.com/userimages/rcd.jpg



2
開關電源供應器保護電路元件

RCD電路有兩種，一種是二極管和電容串聯，電阻並聯在二極管上，這種電路作用是減緩功率管關斷時電壓的上升速度，減小關斷損耗；另一種是二極管和電容串聯，電阻並聯在電容上，這種電路的作用是限制功率管關斷時的最高電壓，防止功率管因關斷過壓而損壞



圖片參考：http://imgcld.yimg.com/8/n/HA00639401/o/701205180062813873407450.jpg
1

http://bbs.dianyuan.com/bbs/u/29/1115387629.pdf
