如何用電驛實現寵物定時餵食器?

你要用一般家用一周計時器加上一般計時器加上relay(MC或SSR)則可定時
一周計時器~一天要幾次慰食設定ON/OFF時間
一般計時器~由一周計時器驅動~看你要設定幾秒讓馬達轉停
一般計時器控制RELAY(MC或SSR)
當計時到就TIMER B接會變A接此時則切除馬達轉(或句話說RELAY(MC或SSR)控制端切離
一周計時器時間計時器OFF此時一般計時器電源跟著切離





2012-02-28 07:03:47 補充：
無人可解 ( 研究生 5 級)
大哥~~一個plc四五千塊~又要傳輸器一兩千塊
搞滴那麼大喔~

2012-03-05 07:32:17 補充：
Pic-IC

要LAY板喔~也要買燒路器

一樣要寫程式

001......PLC的建議真是棒！ XD

你可以試試用這個

圖片參考：https://fs1.shop123.com.tw/200306/upload/product/2003063451pic_small_592599.jpg



圖片參考：http://img.pcstore.com.tw/~prod/M08775097_big.jpg?pimg=static&P=1317265380

或者用學校上課用的電鈴可調式時間控制器

圖片參考：http://shop.cpu.com.tw/upload/2010/06/org/b3346e1517ad0e088fa08d6e8318b686.jpg


圖片參考：http://img.web66.com.tw/_file/C2/21982/AB/1249031868416pic1.gif

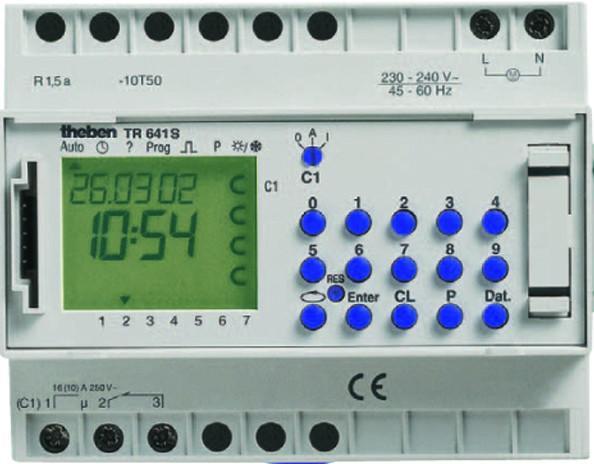

圖片參考：http://img.diytrade.com/cdimg/1081253/11727475/0/1263451888.jpg








2012-02-29 01:15:09 補充：
簡單的用 Q-Basic
或者用 Pic-IC

經濟多啦，不過有必要嗎？

買一個 ON-OFF Timer Relay 就有這個功能 他可以設定 開的時間與觀的時間，有兩個設定旋鈕的，安良或歐姆龍都有，選定了這個元件再依你的需求加上一些輔助元件就可以了。

想用光敏電阻，是行不通的。
因為天亮光敏電阻就一直通電，無法斷電。要到光線變暗才會斷電。所以電路如何自保持再斷電，只會不斷重複送料3秒。

用定時器，電子式最小間隔1分鐘，機械式間隔15分。無法達到你3秒的要求。

建議直接買寵物定時餵食器，就OK，可以定時定量。

如果一定要用電來控制，那就用 PLC (可程式控制器)可以24小時不限時段來控制，最小間隔0.01秒。問題是要會輸入程式指令。

2012-02-28 23:01:06 補充：
IN OUT較少點的不用那麼貴，至於編輯可用電腦軟體，不過如沒用過，還真得有點麻煩

2012-03-01 19:23:21 補充：
不好意思，用光敏電阻是OK的

本來想貼電路圖上來，但補充這裡貼不上來，只好用敘述

電料：光敏電阻 1個，計時器(通電延遲)(10秒，要有一個瞬時A接點) 1個，


─────(光敏電阻)───────────────(計時器)

計時器瞬時A接點
────│ │─────────( 通電延遲(B接點)3秒)─────( 馬達 )

天亮 光敏電阻導通，計時導通(開始計時)
計時器瞬時A接點導通，馬達啟動
計時器計時3秒到，通電延遲(B接點) 斷開 馬達停

計時器，保持通電
天暗，光敏電阻斷開，計時器斷電

用電驛一次通電後

自保持

選個10秒計時器設定三秒

解除自保持//關掉//

2012-02-25 16:36:49 補充：
用光敏電阻天一亮就

通電

自保持

選個10秒計時器設定三秒

解除自保持//關掉//

2012-02-25 16:39:10 補充：
通電後

用電驛自保持

三秒自動關掉就是解除自保持

2012-02-25 16:41:46 補充：
寵物定時餵食器的樣品是可以用麵包板做.

其實只接幾條線的樣品..不用麵包板做也可以.

2012-02-26 19:46:31 補充：
因為天亮光敏電阻就一直通電，無法斷電。
要到光線變暗才會斷電。所以電路如何自保持

光線變暗才會斷電。天亮光敏電阻就一直通電.啟動繼電器.繼電器B 接點再啟動自保持

2012-02-26 19:51:49 補充：
只會送料3秒。
不重複也是可以安排.
