SCR或是TRIAC是在哪一個端子用OFF訊號進行關閉的控制

TRIAC與SCR 都無法用輸入訊號方式OFF,唯一OFF 方式是低於保持電流,在交流控制(TRIAC) 或半波直流控制(SCR),因交流電為正旋波電壓,每秒有120次會回到0點位,也就是0電流就會自動OFF,每觸發一次就會導通半週.
如果是直流電控制比較適合使用PowerMOS ,如果一定要使用閘流體,那是GTO
不是SCR or TRIAC, Google 找一下Gate turn-off thyristor
這比MOS 貴很多而且可能很難買到.

Fred Chen 11/11/2011

SCR是可以做高頻功率放大，早期有某一機種電視水平掃瞄功率放大用SCR產生高壓，工業用熱處理高周波高功率放大也有用SCR，方法是SCR陽極和負載有串接一電感和電容，當脈波觸發SCR閘極時SCR導通，SCR導通串接電感會產生反電勢，讓陽極產生負壓使SCR開路，開路後連續脈波又一次觸發導通和開路SCR產生功率放大功能

SCR或是TRIAC 的閘極G，在觸發完就失去作用了，如果要 OFF功能要選用其它閘流體或用其它方式將它提早關閉，SCR 直流編有提到。

SCR或是TRIAC 沒有哪一個端子用OFF訊號吧 SCR或是TRIAC 的OFF 是利用交流電流為零時截止的 ON 是用G 腳觸發

SCR

圖片參考：http://upload.wikimedia.org/wikipedia/commons/thumb/9/93/Thyristor_circuit_symbol.svg/220px-Thyristor_circuit_symbol.svg.png



圖片參考：http://www.electronicrepairguide.com/testing%20scr.jpg




圖片參考：http://www.electronicrepairguide.com/scr%20tester.jpg

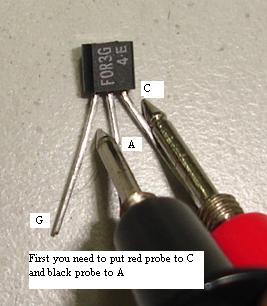

圖片參考：http://www.electronicrepairguide.com/check%20scr.jpg


圖片參考：http://www.electronicrepairguide.com/checking%20scr.jpg

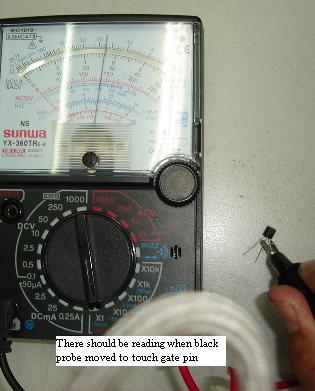

圖片參考：http://www.electronicrepairguide.com/thyristor%20scr.jpg













圖片參考：http://www.electroniq.net/files/other/SCR-tester-circuit.jpg


只要你在 G 和 A 加一個電阻就不必 Reset 你以不按S1， LED1 都不亮。


TRIAC

圖片參考：http://upload.wikimedia.org/wikipedia/commons/thumb/d/d1/Triac.svg/220px-Triac.svg.png


圖片參考：http://www.hiwtc.com/photo/products/9/00/25/2576.jpg


圖片參考：http://t1.gstatic.com/images?q=tbn:ANd9GcRAQkfqqc7hFrx0F_5A1cih52uHGJb_8rEmmvP2P1pmU8Uylc60FiuzFcE




圖片參考：http://circuitsfinder.com/uploads/allimg/110207/2029294G5-0.jpg



兩個都需要較高的觸發電壓與電流。



2011-11-09 23:39:55 補充：
SCR 與 TRIAC 都是一個觸發開關器，只係輸出波形不同，任何動作都係經過控制電路，無論高頻低頻。
