LED Driver IC 驅動電流不夠 加BJT 是否可行

2011-04-24 7:22 pm
LED Driver IC 只能驅動Tye 20mA
想驅動350mA
外加BJT 能夠增加

那請問網友有沒有類似電路 因為BJT週邊電阻 我只知道LED端要接多少

B端與E端電阻要接多少??

回答 (6)

BJT OK,但你確定一下Driver IC的驅動方式,確定一下外掛BJT在350mA的推載是否合適。
2011-04-26 7:42 am
請問又靚又正,什麼是普通晶體管?
……我承認我是外行人,我連什麼是普通晶體管都不知道
我目前知道常用的電晶體就只有BJT、MOSFET、JFET還有IGBT等等的……而以我來說,較常用的就是BJT和MOSFET了,而且你答案裡面畫的圖,我怎麼看都是BJT啊,為什麼你說不需要用到BJT,只要普通晶體管就好,那到底什麼是普通晶體管啊?
而且你第一張圖的電流方向好像怪怪的……

2011-04-27 20:36:06 補充:
我只是想知道什麼是普通晶體管

2011-04-27 20:38:03 補充:
我知道電子流的方向和電流相反……不過你第一張的圖只是說current而不是電子流......
2011-04-25 6:33 am

你好:

不知道你的電源是怎樣的架構,
是電池升壓、變壓器降壓還是其它?

外加BJT是一個方法,
但怎麼加會跟你原本的架構有關!

一般而言,使用以下的電路,可以推動大部份的LED。
https://homepages.westminster.org.uk/electronics/images/vot3.gif
------------------------
LED端電阻使用歐姆定律計算:
R=V/I=(Vcc-Vled-Vce)/驅動電流
假設Vcc(電源電壓)=12V,
Vled(白光LED壓降)=3.5V,
Vce(電晶體導通電壓)=0.3V,
驅動電流=350mA。

R=(12-3.5-0.3)/0.35=23.4Ω
選標準電阻為24Ω。
重新計算電流為I=V/R=(12-3.5-0.3)/24=341.67mA

電阻功率W=V*I=(12-3.5-0.3)*341.67mA=2.8W,
依半功率選用,選24Ω/5W電阻。
------------------------
B腳的電阻,通常以電晶體在該驅動電流的最小β值計算,
如以5V驅動,電晶體β(Hfe)值=50,電晶體Vbe壓降=0.7V,
則R=V/I=(5V-0.7V)/(341.67mA/50)
=4.3V/6.833mA=629Ω,取標準電阻620Ω。
重新計算電流為I=V/R=(5V-0.7V)/620Ω=6.94mA

電阻功率W=V*I=(5V-0.7V)*6.94mA=0.0298W,
依半功率選用,為0.06W,選標準620Ω/0.25W電阻。
------------------------
標準電阻表
http://www.mayloon.com/upload/Resistor%20Standard%20Value.htm
------------------------
另外,如果你能給出所使用的「LED Driver IC」的型號,
以及使用的電源(電池或變壓器)及電壓、LED顏色及型式、
串並聯數量等資料,將能夠提出更貼近你實際需求的解決方法。
------------------------
這是一個定電流350mA的LED驅動電路,
http://www.dzdiy.com/html/201101/27/MC34063-LED-DRIVER.htm
輸入12V,輸出是定電流350mA。
------------------------

以上回答希望對你有幫助,如有不明白可再補充問題

阿信~
參考: 系統工程師的居酒屋
2011-04-25 5:48 am
其實很簡單

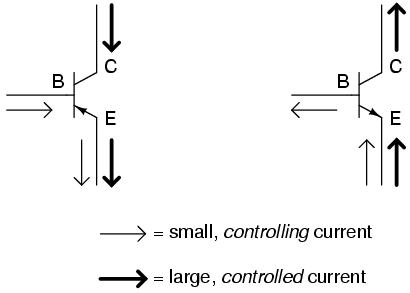

圖片參考:http://www.rficdesign.com/img/03073.png



圖片參考:http://p0.p.pixnet.net/albums/userpics/0/1/192001/1180011068.jpg



圖片參考:http://sg.ck.tp.edu.tw/mission/apic/dalinten.jpg


只需要普通晶體管就可以了
不需要用到BJT (Bipolar Junction Transistor)




2011-04-26 19:11:11 補充:
請參考
雙載子接面電晶體(英語:Bipolar Junction Transistor,簡稱BJT),

http://en.wikipedia.org/wiki/Bipolar_junction_transistor

http://zh.wikipedia.org/zh-hk/%E5%8F%8C%E6%9E%81%E6%80%A7%E6%99%B6%E4%BD%93%E7%AE%A1


電晶體
http://zh.wikipedia.org/zh-hk/%E6%99%B6%E4%BD%93%E7%AE%A1

2011-04-26 19:11:28 補充:
晶體管
http://zh.wikipedia.org/zh-cn/%E6%99%B6%E4%BD%93%E7%AE%A1


晶體管的種類
http://www.symcukf.com/DataSheet/019/002/10.pdf

2011-04-26 19:11:35 補充:
達林頓晶體管
http://pagesadmin.ednchina.com/images/article/5d6feb49-9ce7-452e-9379-a5ee7abf346c/e521e73a27b75318b6a94870bb8dd9a3.jpg

http://www.dzsc.com/news/uploadfile/201092917833560.jpg

2011-04-26 19:16:49 補充:
電子學裏的電子流方向,電子electron是由負到正

www.cccss.edu.hk/chemistry/download/share/Electrolysis(03).doc

陰極 (cathode)是負電極,與直流電源的負極相連接。陰極上發生還原作用。
電子流動 (electron flow)一般是由負極經電線(一閉合電路)流到正極。而電流 (current)則從相反 ..... 這正是電鍍金屬的原理。 (f) 使用銅電極電解硫酸銅(II)溶液

2011-04-26 19:19:00 補充:
雙載子接面電晶體
英語:Bipolar Junction Transistor,簡稱BJT

2011-04-27 23:39:40 補充:
普通晶體管也叫三極管,向我們日常用的黑豆,但是三極管的含義太寬,由以前的真空電子管到現在的SCR, MOSFET, TRIAC 甚至 TYRISTOR等等

http://documentation.renesas.com/eng/products/region/rtcn/transistor/rcj27g0011_sst_symbol.pdf

隨便網上搜索[普通晶體管] 就一大堆了

那張圖是在網上抄的,不過任何人有讀過電子學的人都會知道[電子流的方向和電流相反]的。

2011-04-27 23:39:57 補充:
我們買的BJT是Bipolar Junction Transistor = 雙極面結型晶體管
(BJT) 是一種半導體元件,見圖1。它由三個摻雜半導體區域 (基極、集電極和發射極) 構成,而這三個摻雜區域之間剛好形成了兩個p-n結。在基極和發射極之間的p-n結存在一個約為0.6 V的導通電壓 (V0),這是BJT一個很重要的參數。在場效應晶體管 (FET) 中,電流只透過單一種電荷載流子 (電子或空穴) 的移動而產生,而BJT則有所不同,其電流是同時透過兩種電荷載流子 (電子和空穴) 的移動而產生的,所以稱之為雙極面。

2011-04-27 23:40:04 補充:
http://macao.communications.museum/chi/exhibition/secondfloor/MoreInfo/2_10_3_HowTransistorWorks.html

2011-04-27 23:42:23 補充:
我們大多數用 TR 或 Tr 或 Q 來代替 電晶體 Transistor
2011-04-25 4:25 am
部落格裡和LM317根本扯不上關係~
2011-04-24 11:47 pm
參考: 自己
