怎麼辦?繼電器接AC110 led燈.燈泡撐不了7天

👨🏻‍🏫 學術台工程學

[匿名]

2011-02-12 4:59 am

MY2J繼電器接AC110 led燈 10組並聯 1個110V電壓源

作顯示燈號由10組 DC12V訊號控制 LED燈亮滅

結果用了7天 LED燈就掛了剩1個量電壓115V 怎這麼快掛~

麻煩幫幫忙一下~~ 有何原因~~感恩~

更新1:

LED燈泡是 E12燈座那種 AC110V LED燈泡號稱可用50000....小時那種 1組是1個繼電器接1個燈泡. DC12V ON,燈泡就亮那樣共10組接1個110V插頭市電作供電

更新2:

dc 12v| ac110v led燈泡 E12(0.5~1W) _||_ __ ac110v =||===|__|====(__) || 繼電器 || || _||_ ___ ||===|__|===(__) 共10組並聯 || _||_ ___ ||===|__|===(__)

更新3:

/////////dc 12v //////////_||_ ////////燈泡E12(0.5~1W) =||===|__|====(__) //||////繼電器 //|| //|| /////_||_ //||===|__|===(__) 共10組並聯 //|| /////_||_ //||===|__|===(__) AC110

更新4:

斷電瞬間產生反向電壓將半導體元件擊穿 E12 AC110燈泡本身不是有加保護電路嗎那我要在燈泡與繼電器間加個保護電路嗎請問該如何解決,

更新5:

燈泡是E12 AC110V 神明燈那種 DC12V 是繼電器的 ON/OFF訊號 ON燈泡亮 OFF燈泡滅請問要如何保護,加突波吸收器,火花吸收器有用嗎? 是2種都接嗎? 規格要怎選? 直接並聯在繼電器接燈泡那2條線嗎?

更新6:

繼電器應該是歐姆龍的LY2N接法如下圖 10組燈泡110V並聯由繼電器啟動亮滅 http://tw.knowledge.yahoo.com/question/question?qid=1509102400994 死神LUKE 你是指加突波吸收器可以, 是並聯在燈泡2端嗎,規格要怎選~謝謝~

回答 (4)

用戶8430

2011-02-13 3:27 pm

✔ 最佳答案

朋友! 好危險喲,

電源電壓 : 110V ~ 115V AC RMS
峰值 : 157V ~ 162V AC PEAK

LED燈 : 究竟是12VDC 還是110V AC

圖片參考：http://img.alibaba.com/wsphoto/380451188/wholesale-UPS-free-shipping-200pcs-lot-0-3w-E12-led-candle-light-C7-led-bulbs-5LEDs.jpg

10組並聯 : 究竟是12V 還是110V

繼電器的繞組(線圈)電壓 : 12V DC的斷電瞬間產生反向電壓只是會擊穿半導體元件如三極管Transister, 不會跑去110V AC 那邊去的, 如果你怕可以在每個繼電器的繞組(線圈)並聯1個反向二極管(整流管)防止反向電壓, (如圖的1N4148) 。

圖片參考：http://forum.allaboutcircuits.com/cache.php?url=http://www.kpsec.freeuk.com/images/diopro.gif

圖片參考：http://www.8052.com/users/klaas/8051_12v_driver.gif

還有就是你的電路是誰設計的?
你有計算過開關時的反電壓是多少嗎?

如果你是有經驗的合法電工, 試試將繼電器換成Solid State或TRIAC, 當然你也可以用mos-Fet或其他Tyristor, Transistor (SCR不適合用)。

圖片參考：http://media.digikey.com/photos/Teccor%20Photos/53-TO-220%20(MOD).jpg

圖片參考：http://www.hobbyprojects.com/thyristor_triac_and_diac/images/scr.gif

E12 AC110燈泡本身是沒有加保護電路的, 是不需要加, 因爲110V交流電的LED是用串聯電容降壓的。

如果你不是合法電工, 我建議你用12V DC 的LED吧(不會有問題的), 因爲110V太危險了。

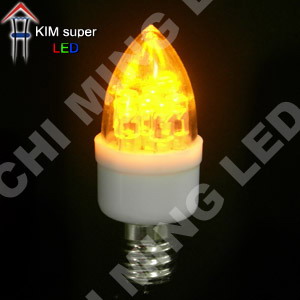

圖片參考：http://lh3.ggpht.com/_HYG6mJ8EUNo/SWmyW7c65RI/AAAAAAAAgKU/o5p0bjPs_MI/T20-E12-6LED-Y.JPG

2011-02-13 11:52:36 補充：
試試將神明燈串聯部就可以了嗎？
雖然是暗了一點，不重要吧。

👍 0 👎 0

[匿名]

2011-02-12 9:46 pm

繼電器裡面是用線圈繞出電磁鐵，通電與切電瞬間會產生反向的高壓電，可能是這時衝壞的。
市面上賣的LED燈球，如果不是什麼好牌子，其實電路非常簡單：http://tw.myblog.yahoo.com/ka89617/article?mid=253&prev=282&next=136&l=a&fid=9

只是用個電容容抗來定電流而已。

👍 0 👎 0

[匿名]

2011-02-12 7:10 am

問題是出在LED燈泡電源設計，探用電應元件進行降壓，啟斷太過頻繁，電源板會燒掉（線圈中磁場會於斷電瞬間產生反向電壓將半導體元件擊穿）。
若LED燈泡是採阻容式降壓就無此問題。

2011-02-12 09:53:22 補充：
E12燈泡太小，不會加任何保護電路。要於E12 燈座處加 AC110V軟啟動電路。
因成本太高，不合經濟效益，沒人要做。
加上 NTC及壓敏電阻方式，效果不大。
還是換回傳統 AC 110V E10鎢絲燈泡，便宜又方便。

2011-02-13 09:43:35 補充：
加突波吸收器,火花吸收器沒有用

參考: 自己在設計LED燈泡電源

👍 0 👎 0

東東

2011-02-12 5:05 am

第一是逆向電壓第二是一科壓降約2.7-3.多你只串十顆可能還是太少要家電組

👍 0 👎 0
