變壓器輸入端串接調光器

你的調光器必須是TRIAC型(如圖)。才能實現交流調壓、馬達調速、温度控制、台燈調光。調光器必須大於25W。因為你的變壓器二次側電功率為23.04W。

圖片參考：http://imgcld.yimg.com/8/n/AD05607005/o/151101230526613871907500.jpg

先算出變壓器二次側之電功率。設變壓器功率因數為0.8。電功率P=VxIxPF。24x1.2x0.8=23.04W。變壓器匝數比V1/V2=N1/N2。110/24=60/N2。=13.09將電壓調降至AC60V輸出端的電壓即降壓至AC13.09V。變壓器二次側AC13.09V之電流為I=P/VxPF。I=23.04/13.09x0.8=2.2A承受負載電流是從1.2A昇至2.2A。

※ 承受負載電流是從1.2A昇至2.2A

變壓器的二次線圈繞組額定電流是1.2A，
線徑是固定的, 在線徑沒有加大情況下輸出電流被限制在 1.2A以下，
所以不能依 P = E x Ｉ來推定其輸出電流可增大到 2.2A。

調光器原理有點像是PWM，變壓器在不同波形下，可能效率會改變，我之前有玩過，9V變壓器，加上一個調光器，剛剛往下調整90%電壓高到11V，在往下調才會降下來。每顆變壓器不一定相同。

如果需要將AC24V降為AC12V，
那該用的不是調光器，
而且應該直接換一個AC12V的變壓器。
　
如果只是要計算，那答案如嫪所回答的，
承受負載電流是升到2.2A。
　
另外，調光器不能調電壓，只能調導通角度。

變壓器又不會壞~
只是感應出來的應電勢不是正弦波

還有他叫"自""耦""變壓器"

不可以, 普通的調光器不是調降電壓的, 它只是改變波形而已, 它會弄壞你的變壓器。

圖片參考：http://www.led-shop.com.tw/G1/AA68.jpg


圖片參考：http://www.mank.net.cn/UploadFolder//200805/24/20080524161401781.jpg

改變的波形如下

圖片參考：http://www.ofweek.com/Upload/News/2010-7//lz/072601.jpg


圖片參考：http://www.codelight.com/images/application/2.jpg


圖片參考：http://hyperphysics.phy-astr.gsu.edu/HBASE/electronic/ietron/triac3.gif

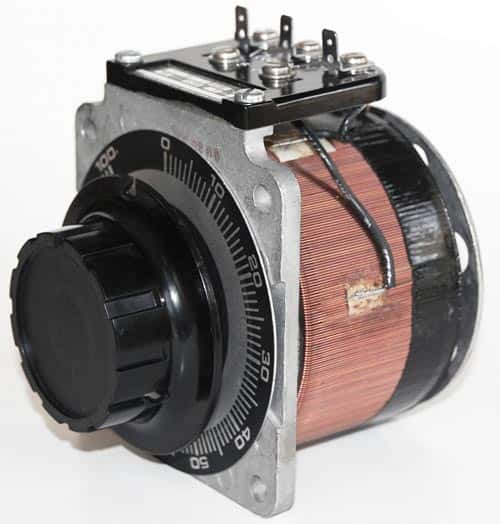

要這種才可以用(自偶變壓器)

圖片參考：http://www.westfloridacomponents.com/mm5/graphics/00000001/Powerstat-21.jpg


圖片參考：http://www.mpja.com/images/15162.jpg



圖片參考：http://img.hc360.com/audio/info/images/200806/lixh2008030501696.jpg




建議 :
這麽小的變壓器, 買過一個都沒這麽貴啦。


2011-02-03 21:03:22 補充：
不聼靚人言，吃虧在眼前。


等你中了計才醒過來，太遲啦。
