有沒有什麼電晶體可以取代繼電器

可以啊! 有很多種類, 不知道你要哪一種, 你的要求是什麽?

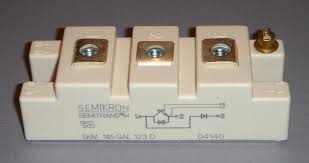

IGBT

圖片參考：http://t0.gstatic.com/images?q=tbn:AP9UD0Pj57zxrM:


MOSFET

圖片參考：http://t2.gstatic.com/images?q=tbn:jtJ6CfTPfo9_mM:


Thyristor

圖片參考：http://t2.gstatic.com/images?q=tbn:BpIqonYwGvZB9M:


Solid State Relay

圖片參考：http://www.futurlec.com/Pictures/Solid_State_Relay_300.jpg


圖片參考：http://www.tradenote.net/images/users/000/285/951/products_images/295764.jpg




2011-01-16 19:42:39 補充：
OK 你說要用
1. 24V 交流電AC or 直流電DC ?
2. Current how many 電流A ?
3. if use Relay = more then 1mS 如果你用繼電器速度肯定超過1mS

如果再有重點請先講明白，以免浪費資源

2011-01-16 23:53:14 補充：
回應 A 知識長
再加多個光電耦合器和高頻變壓器電路形式觸發的 solid state relay 就多做幾個延遲, 版主話延遲要少過 1mS 喔。

如果係直流電源要咁Q凖又唔要延遲用一個光電耦合器去直接推動IGBT就搞掂啦。

2011-01-18 23:42:07 補充：
又要馬兒跑，又要馬兒不吃草，版主沒講要cheap貨啊，他只是講要少過1mS

2011-01-23 22:45:33 補充：
1. 爲何PLC的輸出COM點只能接負電，正電不可以嗎？
2. 要驅動的東東我不知道怎麼測量安培數? 冇講明電流幾多我冇得建議，你先用另外(外加)電流來測試先，不然就做唔成，如果我設計1A，到時你用10A或100A我就要對你笑。
3. 發現轉5.5V時LM317很燙 = 可能過載因爲你係大約大約，話你知，電學唔得大約，好似，可能等等，因爲一個唔小心，冇得對唔住，冇得話Sorry，輕則破財，重則冇命。

2011-01-23 22:52:21 補充：
1. 爲何PLC的輸出COM點只能接負電，正電不可以嗎？誰講的？
2. 要驅動的東東你不知道怎麼測量安培數? 沒講明電流多少我不敢建議，你可以先用另外的(外加)電壓來測試先，不然就做不成，如果我設計1A，到時你用10A或100A我就要對你笑。
3. 發現轉5.5V時LM317很燙 = 可能過載因爲你是大約大約，告訴你，電學不能大約，好像，可能等等，因爲一個不小心，沒有對不起，沒有Sorry，輕則破財消災，重則連命都陪上。


試試 78S05, 78S12

如果負極就用 7905， 7912

IGBT貴阿...
價錢可以買好幾顆繼電器

電磁機械式繼電器有一個最大的好處就是以較小功率控制很大功率的電器開關，還有就是控制和被控制的兩組可以完全隔離。某些時候係很難換上用電子式繼電器。

2011-01-16 22:23:58 補充：
採用光電耦合器和高頻變壓器電路形式觸發的 solid state relay 就最佳，可以完全把機械式繼電器取代。

2011-01-21 10:27:11 補充：
板大說：需要的是5~12V的輸入訊號，推動24V的輸出電壓。
板大又沒說電流，幾 Amp 以內的用 Mos FET 或 功率 Transistor 都得，好平噢。1mS的要求係很低吧，就算做到 μS 級都唔難。
