15V變壓器轉直流穩壓12V

👨🏻‍🏫 學術台工程學

[匿名]

2010-12-21 4:06 am

我的變壓器就是市面上單一個那種的..
不是設計好的
有人給我提供給我LM317
或者78系列的網址給我
但是都是分開的而且不太清楚
有人能提供整體電路圖給我看嗎
就是已經弄好的我只需要看圖說故事
因為我時間沒有很多
AC15V ---> DC12V
(需要橋式電路 + 穩壓電路..降壓電路

更新1:

2樓的先生大致上是了解但是有幾個地方有點不清楚可以畫清楚一些嗎謝謝

回答 (2)

釋大懺

2010-12-21 4:51 am

✔ 最佳答案

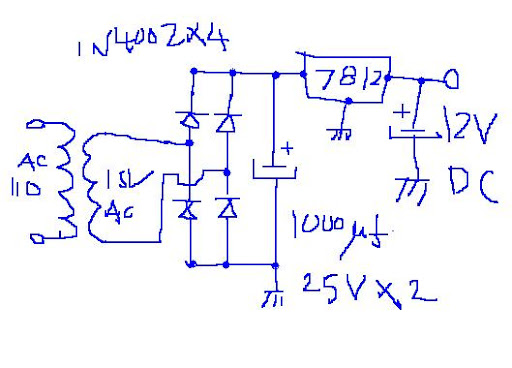

http://lh5.ggpht.com/_cLbN44iq_wY/TQ9Q9oubdiI/AAAAAAAAEG4/MhRIzEybDPE/781254.JPG

圖片參考：http://lh5.ggpht.com/_cLbN44iq_wY/TQ9Q9oubdiI/AAAAAAAAEG4/MhRIzEybDPE/781254.JPG

2010-12-20 21:10:53 補充：
http://www.dz3w.com/uploadfile/2010/0320/20100320112201705.jpg
http://www.pep.com.cn/oldimages/pic_59536.jpg
http://www.elecfans.com/article/UploadPic/2008-7/200871413423841106.jpg
http://www.go-gddq.com/upload/2010-03/10031211091421.gif

2010-12-20 21:16:12 補充：
http://jnaudin.free.fr/images/7812pin.gif
http://www.elecfans.com/article/UploadPic/2008-1/200811210503265212.jpg

👍 0 👎 0

用戶8430

2010-12-21 4:48 am

只需要看圖你就可以說故事, 好的

圖片參考：http://img34.imageshack.us/img34/529/alimenta.png

2010-12-21 00:41:25 補充：
上圖只供參考，你買變壓器時要注意當地電壓，如果當地電壓是110V就要買110V不是買220V, 那4個二極體是根據電流量來購買，如果用1N4002只能夠耐1A電流，如果用1N5402就可以耐2.5A, C1 與 C2 係濾波電容，L78S12能夠耐3A，第1部分為降壓整流，第2部分為穩壓，全部資料只供參考。

👍 0 👎 0
