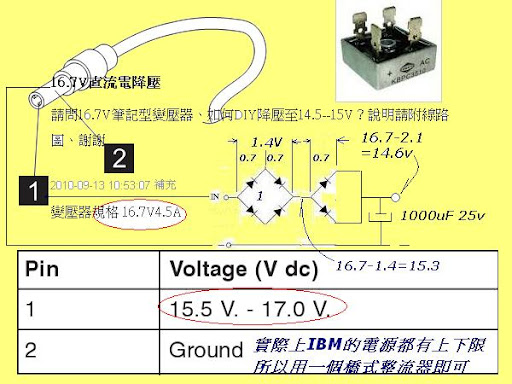

16.7V直流電降壓

http://lh5.ggpht.com/_cLbN44iq_wY/TI2klk85CvI/AAAAAAAADCo/WHd280cZ0YY/16.JPG


圖片參考：http://lh5.ggpht.com/_cLbN44iq_wY/TI2klk85CvI/AAAAAAAADCo/WHd280cZ0YY/16.JPG

其實市面上已經有製成品, 買一個新的製成品隨時便宜改過一個。

無論升壓和降壓都有, 選擇性輸出電壓, 而且電流5A以下很普篇。



圖片參考：http://site.bixnet.com/images/products/DC2DC-YC95-Display.jpg



圖片參考：http://www.power-batteries.net/battery-picture/big/DCADAPTER.JPG



圖片參考：http://www.sunpower-uk.com/public/ranges/images/1371/SDS-100L.jpg


圖片參考：http://image.big5.made-in-china.com/2f0j01SCfEQVrnOLcp/DC-DC转换器、直流转换器（TDC-）.jpg



圖片參考：http://image.big5.made-in-china.com/2f0j01QeTaGCPUVIcA/大功率DC-DC转换器（72v-12v+500w）.jpg



圖片參考：http://img.diytrade.com/cdimg/896581/8568907/0/1238997205.jpg





http://www.hellopro.co.uk/Morven_Electronics_Ltd-5055-noprofil-2005098-29939-0-1-1-fr-societe.html

http://www.hellopro.co.uk/Morven_Electronics_Ltd-5055-noprofil-2005098-29938-0-1-1-fr-societe.html

http://www.hellopro.co.uk/DC-DC-Converters-2005098-fr-1-feuille.html


2010-09-15 22:47:11 補充：
我的手提電腦是 HP Compaq Presario C700 (C749TU).
原裝電源設配器輸入 = 100V ~ 250V 50Hz ~ 60Hz 輸出 = 18.5V3.5A 65W,
我買了一個車載設配器輸入 = 10.0V ~ 15.0V DC
輸出 = 15V - 16V - 18V - 19V - 20V = 4A, 22V - 24V 3.3A 80W, 電壓可選擇(我選18V)

馬幣 88元而已

用下面大大的方法都可，但外觀上和地方上用多了，最好的方法都還是改原本16.7V筆記型變壓器的電路，如果你懂的，改一兩枝電阻就可達到要求。

就是改動次級電壓回路控制感應的電阻。

有不清楚的請補充。


2010-09-15 17:46:09 補充：
更正：用上面大大的方法都可。

2010-09-15 19:18:04 補充：
16.7V 筆記型變壓器都是開關式的，部份裡面已經有可變電位器讓出廠時作電壓校準的。降一、兩伏有機會調一調就可。如調不來換一只大一點的電位器試試吧。

2010-09-16 09:51:46 補充：
蠢博士：題主在這發問，當然係無意思另購一個。如係要買一個回來都不用發問了。

用lm-317也可以達到你的要求
http://gc.digitw.com/KITs/USEFUL_LM317/LM317-5A.jpg http://tw.image.search.yahoo.com/images/view?back=http%3A%2F%2Ftw.image.search.yahoo.com%2Fsearch%2Fimages%3Fp%3Dlm317%26ei%3DUTF-8%26fr%3Dyfp%26fr2%3Dtab-web&w=754&h=613&imgurl=gc.digitw.com%2FKITs%2FUSEFUL_LM317%2FLM317-5A.jpg&rurl=http%3A%2F%2Fgc.digitw.com%2Fnew_page_28.htm&size=112k&name=LM317+5A+jpg&p=lm317&oid=d52c9567057fe422&fr2=tab-web&no=18&tt=6319&sigr=114o4ml29&sigi=11c90tvbp&sigb=12ipp7l7a&type=JPG ...希望能幫上你...有問題再問..
