鐵路的軌框結構----碎石路軌道床:
碎石道床是最常見的道床之一,它的構造是把兩條鋼軌藉著扣件,並透過橡膠絕緣墊板固定在枕木上 ,而枕木就放置在碎石上,而碎石在鋪上路軌後必需經過砸實後才可使用。而碎石道床主要在地鐡車廠及部分露天軌道。
碎石軌道的結構圖
道碴的作用 :
道碴主要作用是把列車的重量平均分佈在路基上,並且防止軌道因行車壓力關係移位。而道碴亦有容易排水、吸音和方便調校軌道位置等優點。
採用碎石軌道的壞處:
碎石軌道容易因行車壓力關係移位,而碎石上亦容易滋生雜草,所以碎石軌道的保養成本也較高。

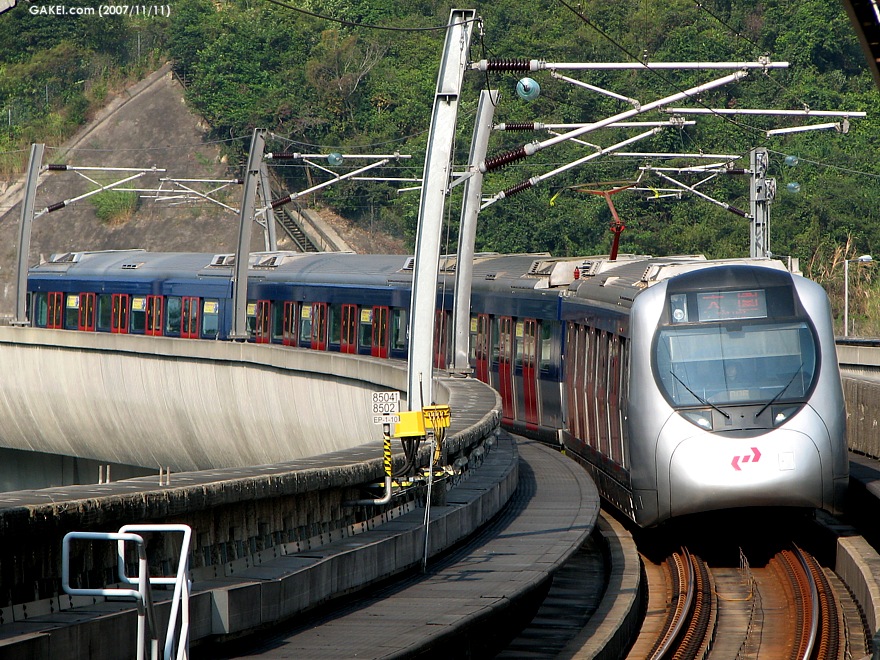

預鑄混凝土道床:
在橋樑、隧道等路段因為空間有限,使鋪設碎石軌道時必需的砸道作業變得危險和困難,而且若要在隧道內進行碎石軌道的繁複保養工作,會令保養成本變得非常高昂,所以這些路段多會採用預鑄混凝土道床。
混凝土道床的構造是透過金屬墊板 (Base Plate) 和扣件等組件將鋼軌緊扣在預鑄混凝土底板上,使其形成一穩固的軌框結構。而在灣軌,混凝土道床更會加高,以防列車出軌。
比較混凝土軌道和碎石軌道 :
由於混凝土軌道並不需要道碴等物,所以能大幅減少砸道等人力資源,而且,混凝土軌道比碎石軌道更不易移位,所以它的維修保養費用遠比碎石軌道少 ; 但是,混凝土軌道的造價高昂,而且列車在其行駛時所發出的噪音亦較高。另外,混凝土軌道缺乏彈性,這不但使軌道設施容易損耗,也令乘車舒適感降低。
Low Vibration Track:
機鐵、將軍澳線北角段採用的是 LVT (Low Vibration Track)。
LVT 主要由鋼軌、扣件、混凝土塊、橡膠絕緣墊板、Microcellular Block 所組成。鋼軌藉著扣件並透過橡膠絕緣墊板固定在混凝土塊上,而混凝上塊下 墊有 Microcellular Block,以吸收列車行駛所帶來的壓力。
採用 LVT 的好處 :
可以有效減少路軌的震動 ; 路軌可以準確地鋪設在路基上 ; 路軌不易因行車壓力移位;容易維修並方便矯正路軌的水平位置兩條鋼軌之間的平地,提供了一條安全的通道,給維修人員或在發生意外時撤離車廂的乘客行走。
LVT和混凝土道床的混合體:
將軍澳線(油塘段至寶林段)採用了兩者的混合體。而混合體主要由鋼軌、扣件、混凝土塊、橡膠絕緣墊板、Microcellular Block混凝土道床組成。首先,先是預鑄混 凝土道床,再把LVT放置混 凝土中,最後便把路軌鋪設在LVT上。這設計令路軌、道床受力平均,能增加兩者使用時間。
